黏滞流体阻尼器主要由活塞、缸体、端盖、阻尼介质和连接体组成。活塞将缸体一分为 二 ，活塞在缸体内往复运动过程中，阻尼介质在两个分隔腔体内迅速流动，介质的分子间， 介质与活塞产生剧烈的摩擦，介质在通过活塞孔时产生巨大的节流阻尼，这些作用的合力成 为阻尼力。流动中产生的阻尼力，将地震动能，通过活塞在阻尼介质中的往复运动转化为热 量耗散掉，使活塞运动速度逐渐降低，达到阻尼耗能的目的。

　　由于黏滞流体阻尼器是一种无刚度的速度相关型阻尼器，工作时不会改变结构的固有动 力特性，其只对结构提供附加阻尼，阻尼力一位移滞回曲线饱满近似矩形，使其具有稳定的 动力特性和很强的耗能能力。

　　产品特点：

　　◆耗能早，耗能能力强，与速度相关，可方便实现小震耗能;

　　◆对结构刚度影响小，设计时可不考虑其静刚度;

　　◆布置灵活，链接方式多样，方便与建筑协调;

　　◆可用于结构抗风设计。

　　粘滞耗能阻尼器的主要尺寸和技术参数

　　原理公式为：F=CVα

　　式中： ：F 为阻尼力(kN) ：C 阻尼系数(kN/(mm/s) ：V 活塞运动的速度(mm/s) ：速度指数，根据工程要求进行设计选定，

　　一般在 0.01～1 之间取值。当 =1 时，则为 线性阻尼。 一般建筑物减震使用 0.15 左右，隔震使用 0.15~0.3。桥梁等需要经受日常温度变化引 起的慢速热位移的结构使用 0.3~0.5。



　　粘滞阻尼器技术参数表

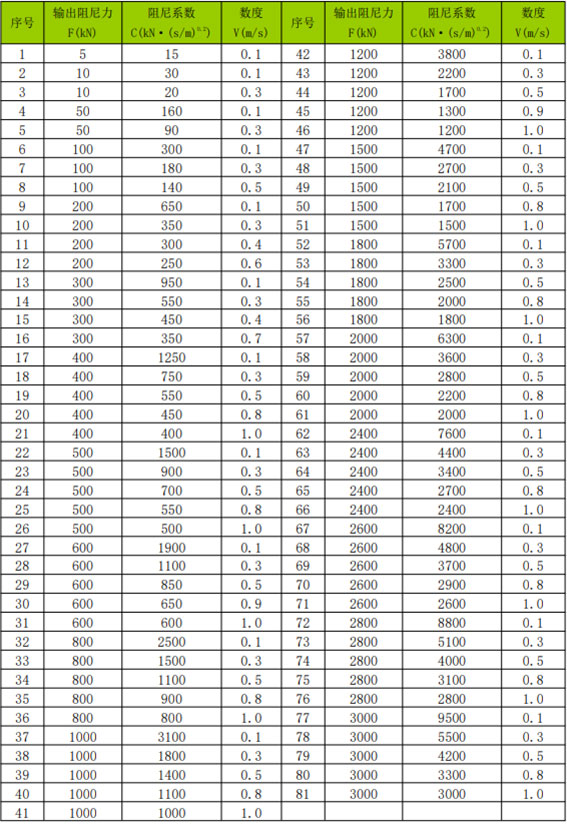

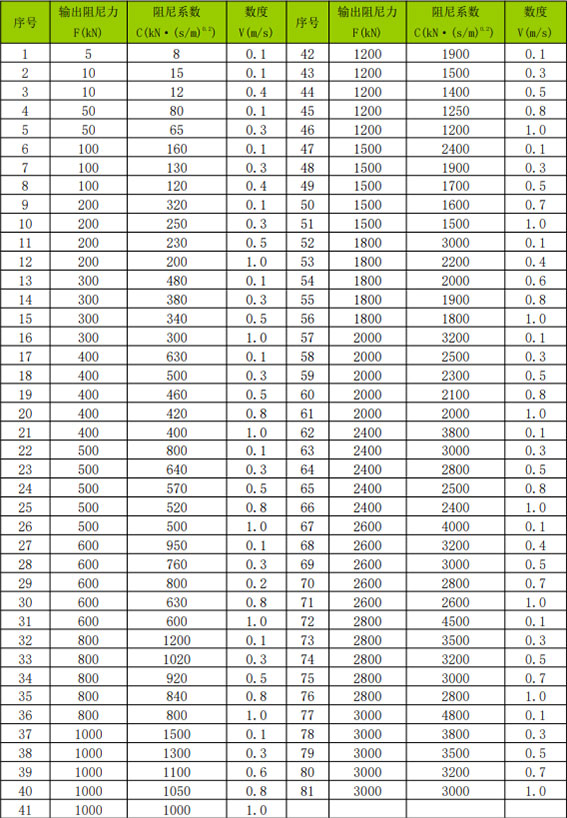

　　VFD 粘滞流体阻尼器技术参数列表 1(指数α=0.2)

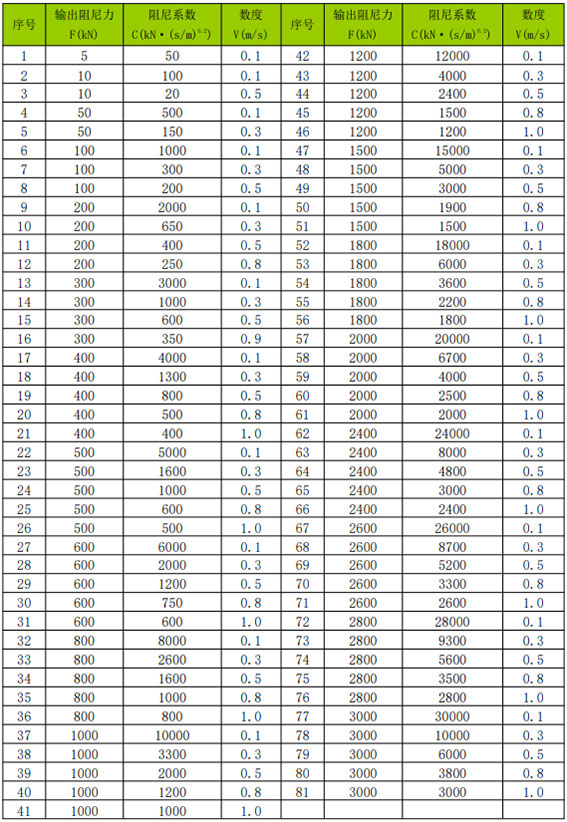

　　VFD 粘滞流体阻尼器技术参数列表 2(指数α=0.25)

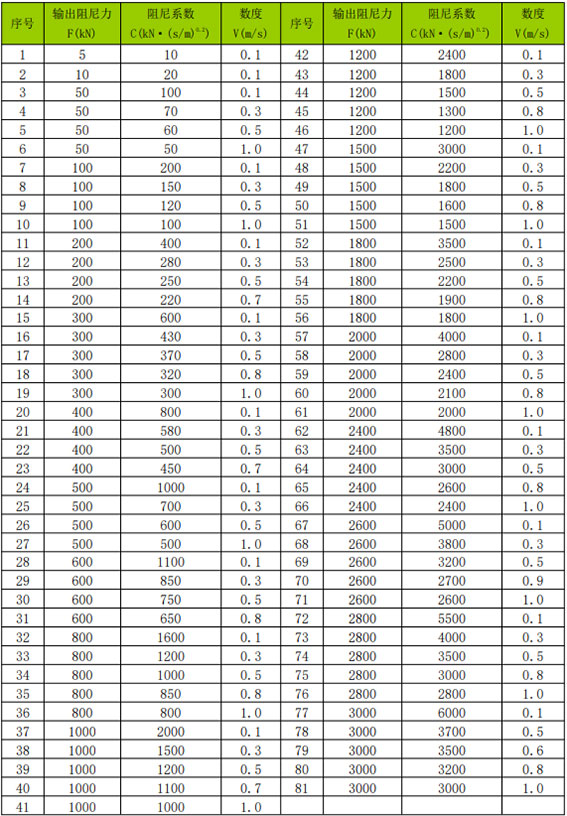

　　VFD 粘滞流体阻尼器技术参数列表 3(指数α=0.3)

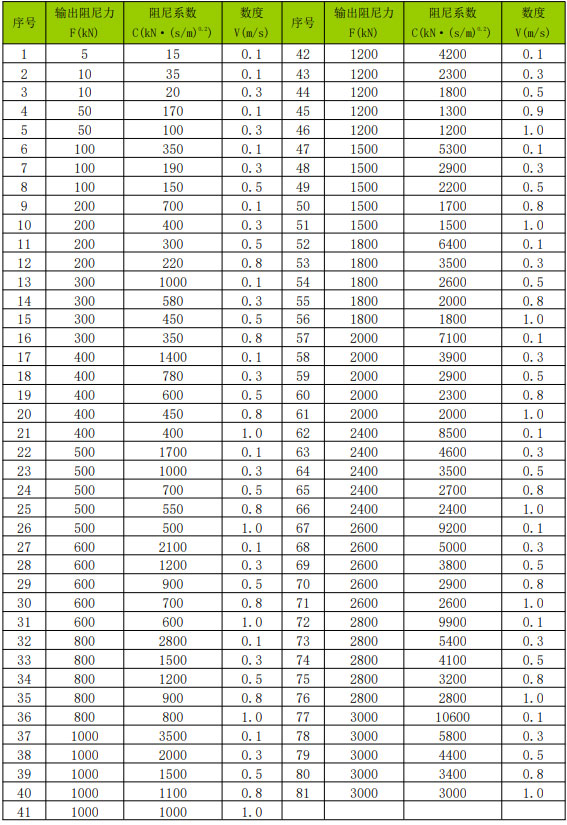

　　VFD 粘滞流体阻尼器技术参数列表 4(指数α=0.35)

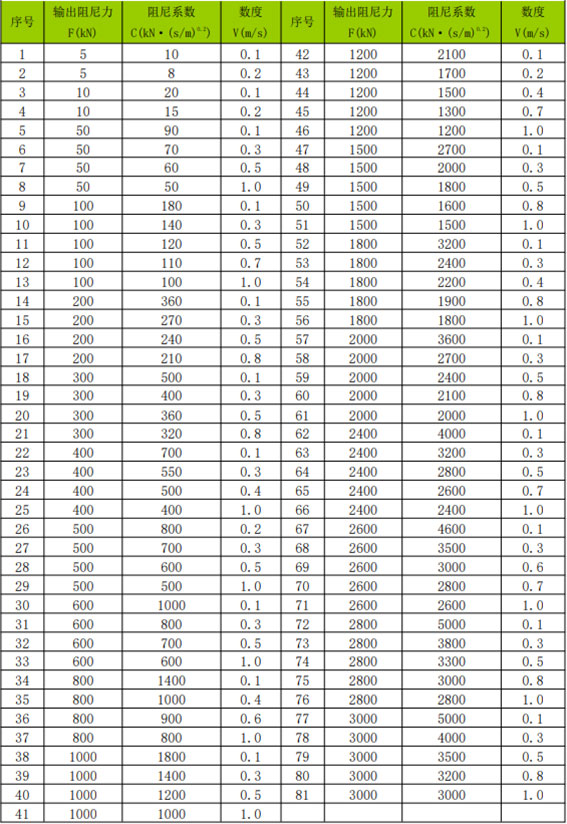

　　VFD 粘滞流体阻尼器技术参数列表 5(指数α=0.4)

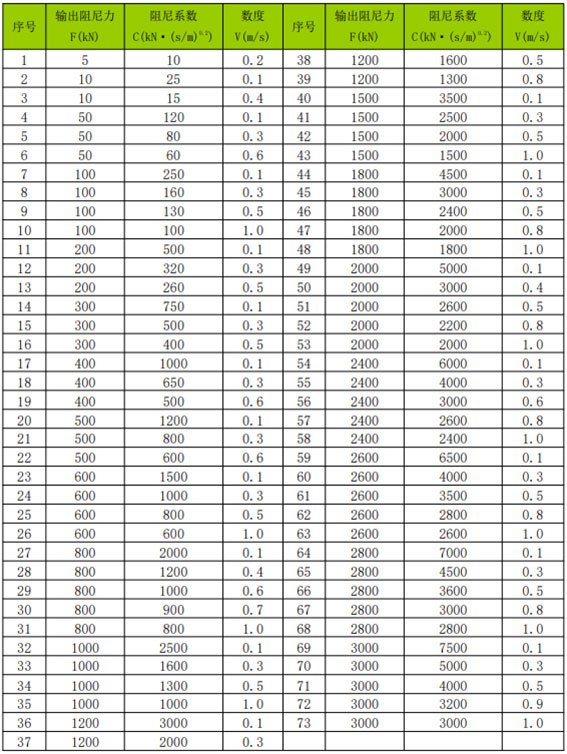

　　VFD 粘滞流体阻尼器技术参数列表 6(指数α=0.45)

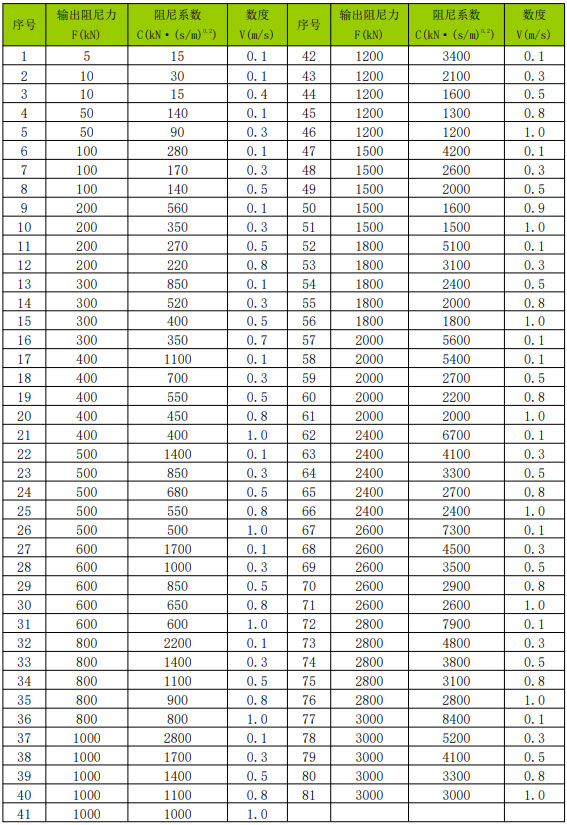

　　VFD 粘滞流体阻尼器技术参数列表 7(指数α=0.5)

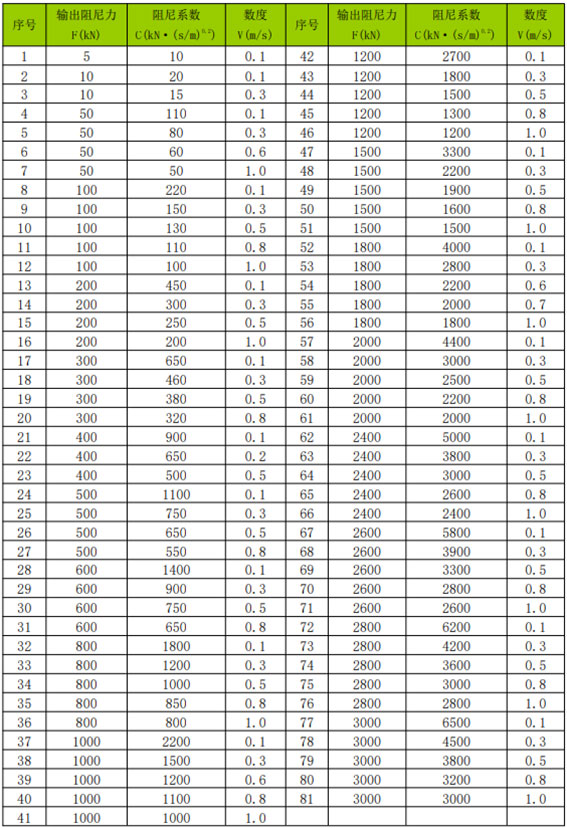

　　VFD 粘滞流体阻尼器技术参数列表 8(指数α=0.55)



　　VFD 粘滞流体阻尼器技术参数列表 9(指数α=1)
